przeglądy przepustów

Przeglądy stanu technicznego przepustów

drogowy obiekt inżynierski

- obiekt mostowy, tunel, przepust i konstrukcja oporowa

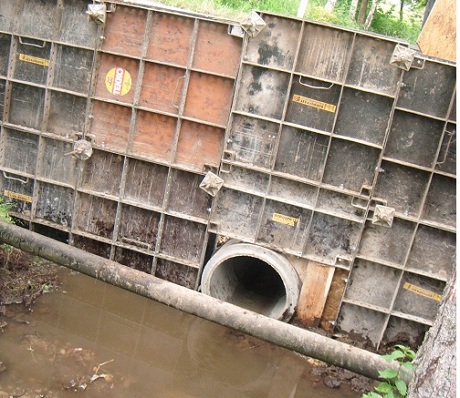

przepust

- budowla o przekroju poprzecznym zamkniętym, przeznaczona do przeprowadzenia cieków, szlaków wędrówek zwierząt dziko żyjących lub urządzeń technicznych przez nasyp drogi;
(USTAWA z dnia 21 marca 1985 r.o drogach publicznych (Dz.U. z 2007r. Nr 19, poz. 115 z późn. zm.))

Przepusty o świetle otworu mniejszym niż 150cm stanowią integralną część drogi i ich stan jest kontrolowany przy dokonywaniu przeglądów stanu technicznego dróg. Przepusty o świetle większym lub równym 150cm podlegają takim samym kontrolą jak obiekty mostowe. Podobnie jak przy przeglądach mostowych można się wspomóc instrukcją oraz wzorem protokołów wykonanym przez GDDKiA ( http://www.gddkia.gov.pl/article/6608/materialy-pomocnicze---do-pobrania )

kod CPV: 71631450-9 Usługi kontroli mostów

Podstawa prawna:

• Rozporządzenie Ministra infrastruktury z dnia 16 lutego 2005 r.w sprawie sposobu numeracji i ewidencji dróg publicznych, obiektów mostowych, tuneli, przepustów i promów oraz rejestru numerów nadanych drogom, obiektom mostowym i tunelom (Dz. U. Z 2005r. Nr 67, poz 582 z późn. zm)

§ 15. 1. Wykaz obiektów mostowych, tuneli, przepustów i promów prowadzi się dla wszystkich obiektów mostowych, tuneli, promów i przepustów o świetle otworu równym lub większym niż 150 cm.

• Rozporządzenie ministra transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie. (Dz. U. Z 2000r. Nr 63, poz. 735 z późn. zm.)

§ 1. 1. Rozporządzenie określa warunki techniczne, jakim powinny odpowiadać drogowe obiekty inżynierskie, zwane dalej "obiektami inżynierskimi", oraz ich usytuowanie.

2. Do obiektów inżynierskich zalicza się:

1. obiekty mostowe,

2. tunele,

3. przepusty,

4. konstrukcje oporowe.

• Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2010r. Nr 243, poz.1623 z późn. zm)

Art. 3. Ilekroć w ustawie jest mowa o:

3) budowli - należy przez to rozumieć każdy obiekt budowlany niebędący budynkiem lub obiektem małej architektury, jak: obiekty liniowe, lotniska, mosty, wiadukty, estakady, tunele, przepusty, sieci techniczne, wolno stojące maszty antenowe, wolno stojące trwale związane z gruntem urządzenia reklamowe, budowle ziemne, obronne (fortyfikacje), ochronne, hydrotechniczne, zbiorniki, wolno stojące instalacje przemysłowe lub urządzenia techniczne, oczyszczalnie ścieków, składowiska odpadów, stacje uzdatniania wody, konstrukcje oporowe, nadziemne i podziemne przejścia dla pieszych, sieci uzbrojenia terenu, budowle sportowe, cmentarze, pomniki, a także części budowlane urządzeń technicznych (kotłów, pieców przemysłowych, elektrowni wiatrowych i innych urządzeń) oraz fundamenty pod maszyny i urządzenia, jako odrębne pod względem technicznym części przedmiotów składających się na całość użytkową;

Art. 62. 1. Obiekty budowlane powinny być w czasie ich użytkowania poddawane przez właściciela lub zarządcę kontroli:

1) okresowej, co najmniej raz w roku, polegającej na sprawdzeniu stanu technicznego:

a) elementów budynku, budowli i instalacji narażonych na szkodliwe wpływy atmosferyczne i niszczące działania czynników występujących podczas użytkowania obiektu,

b) instalacji i urządzeń służących ochronie środowiska,

c) instalacji gazowych oraz przewodów kominowych (dymowych, spalinowych i wentylacyjnych);

2) okresowej, co najmniej raz na 5 lat, polegającej na sprawdzeniu stanu technicznego i przydatności do użytkowania obiektu budowlanego, estetyki obiektu budowlanego oraz jego otoczenia; kontrolą tą powinno być objęte również badanie instalacji elektrycznej i piorunochronnej w zakresie stanu sprawności połączeń, osprzętu, zabezpieczeń i środków ochrony od porażeń, oporności izolacji przewodów oraz uziemień instalacji i aparatów;

---

Warunki techniczne jakim powinny odpowiadać przepusty

ROZPORZĄDZENIE MINISTRA TRANSPORTU I GOSPODARKI MORSKIEJz dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie. (Dz.U. Z 2000r. Nr 63, poz. 735 z późn. zm.

§ 39. 1. Przepusty w miarę możliwości powinny być usytuowane w miejscach naturalnych zagłębień terenu.

2. Przepusty łączące przydrożne rowy powinny być usytuowane prostopadle do osi drogi.

§ 40. 1. Światło przepustów powinno zapewnić swobodę przepływu miarodajnego wody, z uwzględnieniem ograniczeń dotyczących prędkości przepływu, stopnia wypełnienia przewodu przepustu oraz pochylenia podłużnego jego dna.

2. Przepływ miarodajny, o którym mowa w ust. 1, powinien być określony w zależności od klasy drogi i rodzaju obiektu w oparciu o wartości prawdopodobieństwa p określone w tabeli:

Wartość prawdopodobieństwa p

	A, S, GP %	G, Z %	L, D %
przepust	1	1	2
przepust tymczasowy	3	5	5

§ 41. 1. Przepusty powinny być zastosowane na ciekach o pochyleniu podłużnym nie większym niż 2%. Przy pochyleniach równych lub większych niż 2% oraz na potokach górskich zastosowanie przepustu może być dopuszczone tylko dla dróg klasy L i D.

2. Dno przepustu na ciekach powinno mieć pochylenie podłużne, zapewniające pokonanie oporów ruchu w przepuście przy przepływie miarodajnym, dostosowane do warunków napełnienia przepustu. Jeśli zastosowanie takiego pochylenia wymagałoby nadmiernego podniesienia wlotu lub wylotu przepustu ponad naturalne dno cieku, to pochylenie powinno być odpowiednio skorygowane. Pochylenie nie może być jednak mniejsze niż 0,5% z uwagi na niebezpieczeństwo nadmiernego zamulenia dna przepustu.

3. Ze względu na utrzymanie ciągłości ekosystemu dopuszcza się niewielkie zamulenie w przepustach na ciekach stale prowadzących wodę.

§ 42. 1. Wymiary przewodu przepustu oraz ukształtowanie jego wlotu i wylotu powinny w szczególności:

1) nie powodować:

a) nadmiernego spiętrzenia wody przed przepustem,

b) nadmiernie wysokiego poziomu wody na wlocie i w przewodzie przepustu w przypadku przepustów niezatopionych,

2) zapewnić odpowiednie warunki odpływu wody od przepustu,

3) zabezpieczyć przed istotnym rozmyciem lub zamuleniem dna cieku przed i za przepustem.

2. Prędkość przepływu wody nie powinna być, przy wysokości przewodu przepustu:

1) nie większej niż 1,5 m - większa niż 3,5 m/s,

2) większej niż 1,5 m - większa niż 3 m/s.

§ 43. 1. Przewody przepustów o przekrojach prostokątnych, owalnych i kołowych powinny mieć szerokość w świetle:

1) dla dróg klas A i S - nie mniejszą niż 1 m,

2) dla dróg klas GP, G i Z - nie mniejszą niż 0,8 m,

3) dla pozostałych dróg, gdy długość przewodu przepustu:

a) jest nie większa niż 10 m - nie mniejszą niż 0,6 m,

b) jest równa lub większa niż 10 m - nie mniejszą niż 0,8 m.

2. Wysokość przewodów przepustów o przekrojach prostokątnych i owalnych powinna wynosić:

1) przy długości nie większej niż 20 m pod drogami klas L i D - nie mniej niż 0,8 m,

2) przy długości nie większej niż 20 m pod drogami pozostałych klas - nie mniej niż 1 m,

3) przy długościach większych niż 20 m - nie mniej niż 1,2 m,

wysokość przewodów przepustów przełazowych zaś powinna wynosić nie mniej niż 1,9 m.

3. Dopuszcza się zwielokrotnienie liczby otworów kosztem średnicy przewodu kołowego w przypadku, gdy przewód o dużej średnicy powoduje nadmierne podniesienie niwelety jezdni, z zastrzeżeniem § 49 ust. 3.

§ 44. 1. Dopuszcza się wykorzystanie przepustów jako przejść dla mniejszych zwierząt poprzez odpowiednie zwiększenie ich światła i uformowanie przekroju, stosownie do wymagań określonych w ust. 2.

2. Przepusty przewidziane do przechodzenia małych zwierząt powinny mieć uformowaną ścieżkę dla zwierząt o szerokości nie mniejszej niż 0,5 m, wzniesioną ponad zwierciadło średniej wody w przepuście.

§ 45. W przepustach pracujących niepełnym przekrojem przewodu strop prostokątnego oraz zwornik kołowego lub owalnego przewodu przepustu powinny być wzniesione nie mniej niż 0,25 m nad zwierciadłem wody przy przepływie miarodajnym, a głębokość wody w przewodzie nie powinna być większa niż 75% wartości jego wysokości bądź średnicy.

§ 46. Na ciekach, na których przy wysokich stanach wód mogą pojawiać się kłody drzew lub inne przedmioty mogące zablokować przepust, powinny być zastosowane przepusty o wlotach niezatopionych.

§ 47. Głębokość spiętrzonej wody przed wlotem przepustu, w zależności od warunków jego pracy, określa załącznik nr 1 do rozporządzenia.

§ 48. 1. Wielkość przewodu przepustu powinna być tak przyjęta, aby spiętrzenie wody wywołane przepustem:

1) nie spowodowało zalania w szczególności gruntów uprawnych, zabudowań, okolicznych dróg, terenów szczególnie chronionych,

2) nie sięgało korony drogi wyżej niż określa Polska Norma.

2. Przez spiętrzenie wody przed przepustem rozumie się wzniesienie zwierciadła wody przed budowlą ponad miarodajną rzędną zwierciadła wody przy tym samym przepływie i w tym samym przekroju cieku przed jego zabudową.

§ 49. 1. Przepusty na ciekach, w których korytach panuje ruch rwący, powinny mieć odpowiednio uformowane wloty i wyloty, zapewniające przepływ bez zmiany jego charakteru.

2. W przepustach na potokach górskich z ruchem spokojnym przekrój przewodu przepustu powinien być nie mniejszy niż przekrój koryta cieku przy przepływie wody średniej rocznej, przy zachowaniu niezmienionego poziomu zwierciadła wody.

3. Na potokach górskich nie dopuszcza się zastosowania przepustów o wlotach zatopionych i wielootworowych oraz o przewodach kołowych.

§ 50. Jeżeli prędkość wody na wylocie przepustu przekracza dopuszczalną prędkość nie powodującą rozmycia koryta cieku o więcej niż 20% jej wartości, to odcinek koryta cieku poniżej wylotu przepustu powinien być odpowiednio zaprojektowany oraz umocniony według sposobów określonych w załączniku nr 1 do rozporządzenia.

§ 153. 1. Przyjęty okres użytkowania, o którym mowa w § 152, może odnosić się w szczególności do
18) dla przepustów - nie mniejszy niż 40 lat
